空中写真処理システム

│統合型車載計測システム 3D Road Mapping System(3DRMS)　
│携帯型ステレオ写真撮影・計測システム(Z-System)　│　空中写真処理システム　│



デジタル空中写真（エリアセンサ）を用いた空中三角測量、DEM・DSM作成、正射投影変換作業等がほぼ全
自動的に行われます。作業者の手作業は全作業量の5％以下。システムは複数台のパソコンの並列処理
により短納期対応を実現が可能です。全自動DSMマッチングと差分抽出により家屋等の変化を過去の空中
写真と比較し自動的に抽出することができます。

空中三角測量

・作業時間　平均10分／モデル･台※　
（並列処理により短納期に対応可能）

・自動マッチング取得率　95％以上※
（パス・タイポイント抽出、基準点計測）

・ステレオ視など熟練操作不要

※：UCD、DMC、地上分解能16cm
RC　1/10000 POSありの場合

・PAT_B形式空三成果

 空中写真処理



DEM作成

DEM作成

・作業時間 平均5分/モデル・台
　 （20mグリッド時）
※並列処理により短納期に対応

・編集作業がほとんど無い
　 全自動ステレオマッチング及び
　 フィルタリング処理により作成

・歪みが少ない



オルソ画像作成

・正射変換画像の歪みは極めて少ない

・マニュアル修正派5％以下

 オルソ画像

DSM作成・DSM差分抽出

DSM作成
・処理時間が早い 45分/モデル・台
　 （50cmグリッド時）
　 ※並列処理によって短納期に対応可能

・編集作業がほとんど無い
　 （海岸付近の修正などは必要だが
　 修正時間が短い）

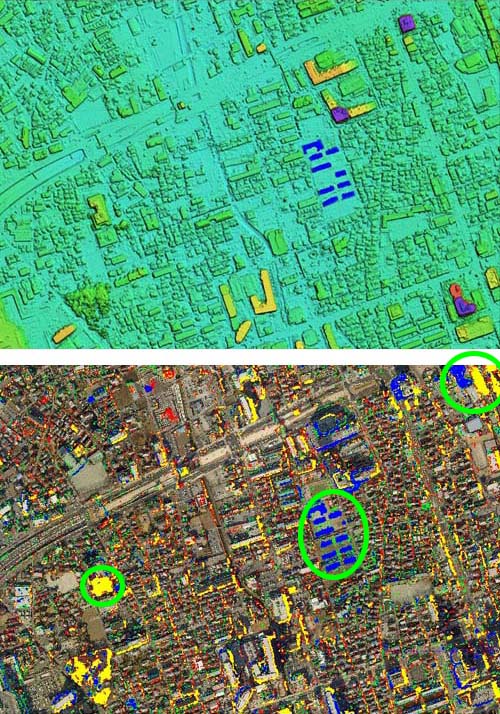

DSM差分抽出
・古いDSMデータと差分抽出が容易全自動DSMマッチング、差分抽出により、家屋等変化箇所を自動的抽出。

・固定資産管理に極めて有効

 DSM作成
